厂家从三个方面分析刻字膜颜色层和胶层分离的原因。刻字膜色层和胶层分离指的是刻字膜烫印撕离PET膜之后，有时发现刻字膜的颜色层和胶层分离，导致烫印呈现效果不佳。但是刻字膜出现问题应该从烫印三要素、撕离方式、产品本身这三个方面入手。

　　A、烫印温度及时间异常：刻字膜产品目前设计的烫印温度为150-160度，烫印时间为10-12秒，压力6-8公斤;如果烫印时间过长、温度过高则容易出现热熔胶层焦化，导致热熔胶失去粘结性，从而胶层与色层分离;

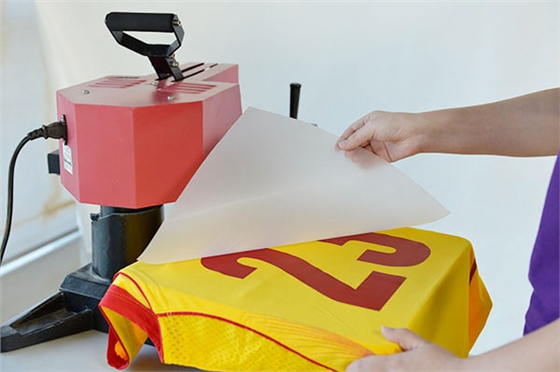

　　B、撕离方式原因：青艺刻字膜产品均设计为冷撕方式，要求烫印后8分钟以上才撕离;如果采用热撕的方式，容易导致胶层与色层在熟化状态分离;

　　C、产品本身问题：产品在生产过程中，色层没有烘烤到位或者固化时间不够也容易出现类似的问题;另外，材料原因也会出现这样的现象。

　　总之，遇到热转印问题或群求热转印解决方案，了解更多刻字膜资讯可以登录青艺刻字膜网站www.qingyi.cn或拨打电话15305030055（微信同号）!青艺客服为您竭诚服务!
